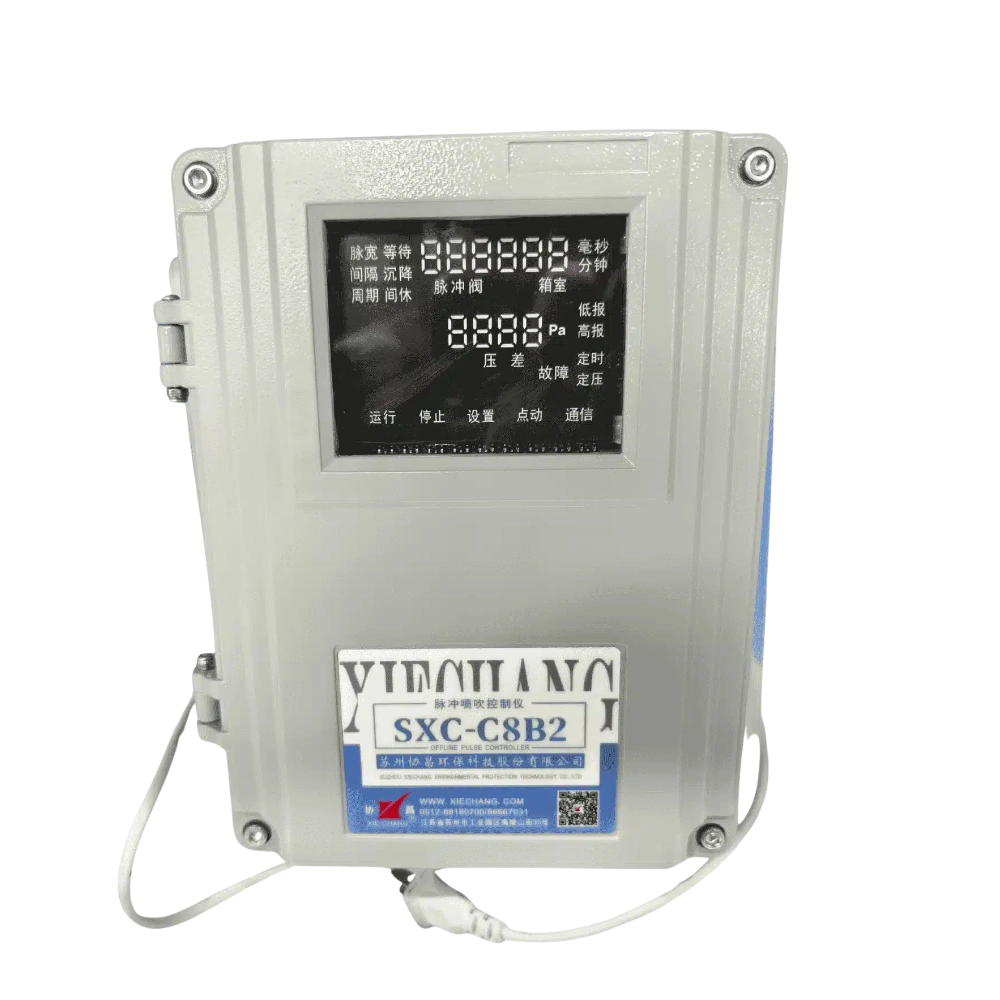

SXC-C8B2 — 1–36 Kanalli Sanoat Taymeri
1–36 Kanalli Impuls Kontrolleri SXC-C8B2
Talabchan sanoat qopli chang ushlagichlarida 36 tagacha impuls klapanini ketma-ket ishga tushiruvchi professional kontroller — onlayn yoki oflayn tozalash, DC24V chiqish va Modbus-RTU nazorati bilan.
Texnik parametrlar
Asosiy ish xususiyatlari.
Model RaqamiSXC-JK01-C8B2-D36L
Boshqaruv Sig'imi36 kanal; impuls klapanlari va ko'tarma (oflayn) klapanlar erkin taqsimlanadi
Korpus MaterialiQuyma alyuminiy qotishma, devorga o'rnatiladigan
Tozalash RejimlariOnlayn yoki oflayn, tanlanadigan
Kirish KuchlanishiAC110–230V 50/60Hz yoki DC24V (±10%) — ikkalasidan biri ulanishi mumkin
Chiqish KuchlanishiDC24V
Chiqish Toki1.5A
Raqamli Kirishlar6 kanal, Modbus orqali o'qiladigan (ko'tarma klapan holati, ventilyator ishlash holati, masofadan ishga tushirish/to'xtatish signallari)
O'rnatilgan ΔP SezgichiIxtiyoriy ("-P" versiyalari): kamera namunasi 0–3000 Pa, displey hamda yuqori/past ogohlantirish bilan
AloqaRS485 Modbus-RTU — holatni yuklash, parametr sozlash, masofadan ishga tushirish/to'xtatish; avtomatik o'tkazib yuborish va ikkilamchi qurilma vaqti tugaganda ogohlantirish bilan asosiy–ikkilamchi ulanish
Modbus Manzili / Baud TezligiManzil 0–127; baud 4800–115200 (standart 9600)
Klapan Uzilishini AniqlashStandart; Modbus orqali o'qiladigan
Impuls Kengligi Diapazoni10–9999 ms, 1 ms qadam bilan (standart 80 ms)
Impuls Intervali Diapazoni1–600 s, 1 s qadam bilan (standart 1 s)
Sikl Vaqti Diapazoni0–9999 min (standart 0 min)
Ishga Tushirish Kechikishi0–300 s (standart 5 s)
Ko'tarma Klapan Kutish Vaqti0–60 s (standart 8 s)
Ko'tarma Klapan Barqarorlashish Vaqti0–60 s (standart 8 s)
Ko'tarma Klapan Bo'sh Turish Vaqti0–9999 s (standart 10 s)
O'lchamlar250(H) × 190(W) × 90(L) mm
Ish Muhiti−20°C dan +60°C gacha; nisbiy namlik ≤85%
Mahsulot standartlari
Talabchan qopli chang ushlagichlar uchun aniq onlayn va oflayn boshqaruv.
Kanal Kengaytirilishi1 dan 36 tagacha solenoidli impuls klapanlarini boshqaradi
Aniqlik1ms vaqt qadamlari samarali siqilgan havo ta'minotini qo'llab-quvvatlaydi
HimoyaMustahkam quyma alyuminiy korpus elektronikani zarba, chang va namlikdan himoya qiladi
Talabga Ko'ra TozalashDifferensial bosim kirishi faqat zarur bo'lganda tozalashni ishga tushiradi
Klapan BoshqaruviStandart ravishda klapan zanjiri uzilishini aniqlash bilan barqaror DC24V chiqish
Mahsulot videolari
Tegishli namoyish va tanlov videolari.
Xiechang C8B2 impuls kontrolleri: qopli chang ushlagichni tozalash uchun 1-40 kanalli sanoat taymeri
Sanoat chang ushlagichi uchun impuls kontrolleri SXC-C8B2 sinovi
48 kanalli qopli chang ushlagich impuls kontrolleri | ASCO SCG353A044 va Goyen CA25T CA45T
Xiechang impuls kontrollerini ishlab chiqarish jarayoni ichkarisida | Yuqori aniqlikdagi SMT jarayoni
36 oy barqaror ishlash: Ishikawa Iron Works korxonasida Xiechang impuls klapanlari va kontrollerlari
Sertifikatlar
Ushbu mahsulot turkumi mustaqil tashkilot tomonidan sertifikatlangan.
Mahsulot sertifikati
SXC-JK01-C8B2
CE EMC muvofiqligini tasdiqlash — SXC-JK01-C8B2 impuls kontrolleri
| Sertifikat raqami | CEJS25020766655 |
|---|---|
| Bergan tashkilot | Global Testing Services Co., Ltd. (Shanghai) |
| Berilgan sana | 2025-03-10 |
| Amal qilish muddati | 2030-03-09 |
| Standartlar | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Mahsulot sertifikati
SXC-JK01-C8B2
TUV SUD muvofiqlik attestatsiyasi — SXC-JK01-C8B2 impuls klapani kontrolleri (EMC Direktivasi)
| Sertifikat raqami | E8A 138237 0001 Rev. 00 |
|---|---|
| Bergan tashkilot | TUV SUD Product Service GmbH (Munich, Germany) |
| Berilgan sana | 2026-06-01 |
| Standartlar | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |

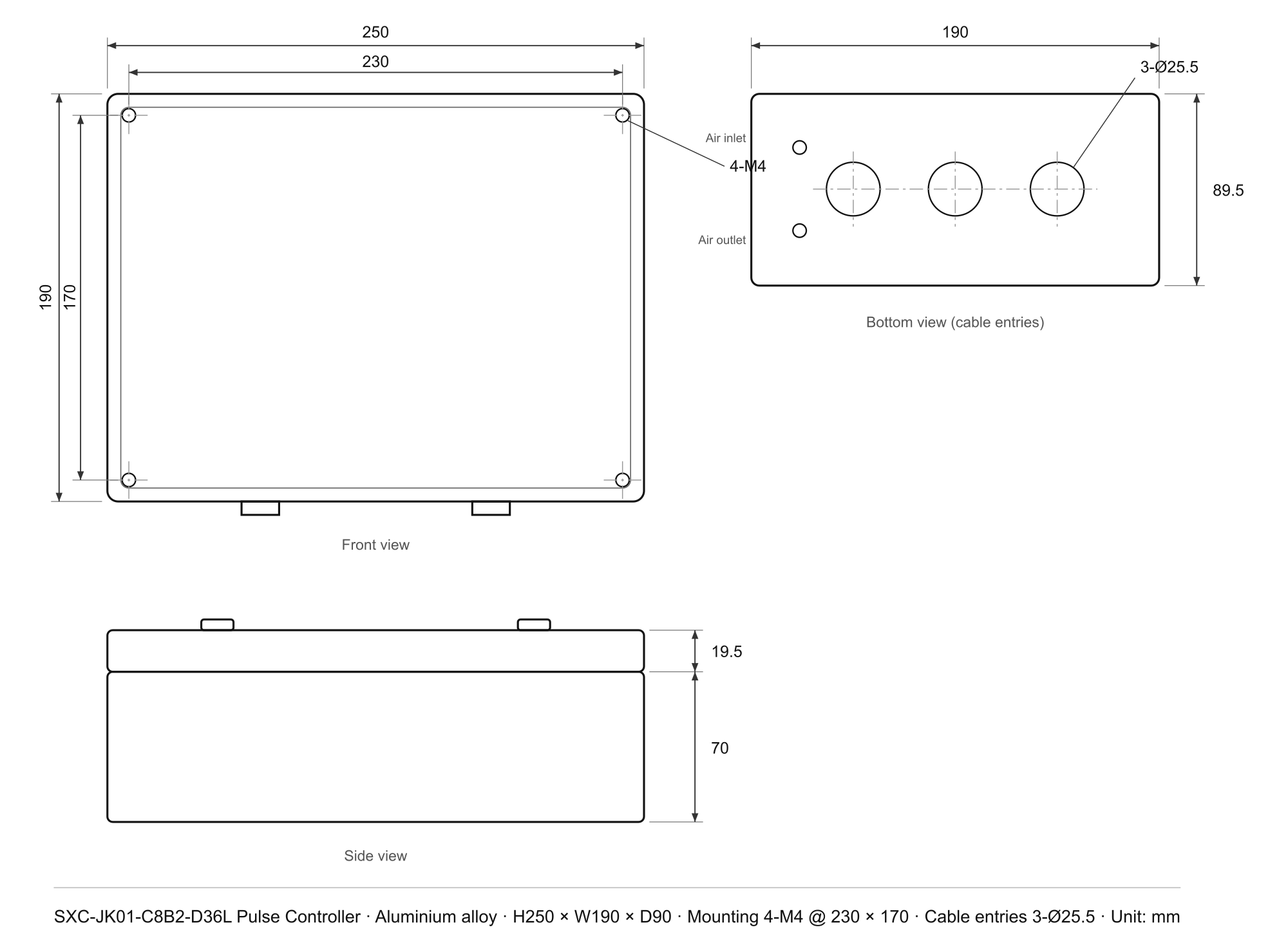

Texnik chizmalar
Ushbu mahsulot uchun o'rnatish o'lchamlari.
🔍 Kattalashtirish uchun bosingSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 kanal · impuls kontrolleri — Korpus va o'rnatish chizmasi
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Bilimlar bazasi
Ushbu mahsulot bo'yicha amaliy javoblar.
Mahsulot savol-javoblari
SXC-JK01-C8B2-D36L boshqa Xiechang oflayn kontrollerlariga nisbatan nimani qo'shadi?
C8B2-D36L ni farqlaydigan uchta narsa: og'ir sanoat muhitlari uchun quyma alyuminiy devor korpusi, ko'tarma klapan holati va ventilyator holatini to'g'ridan-to'g'ri o'qiy oladigan raqamli kirishlar hamda bitta qurilma javob bermay qolsa ham ko'p kollektorli obyektlarni ishlashda davom ettiradigan master-slave o'zaro ulanishi. Uning to'liq parametrlari ushbu sahifadagi texnik parametrlar jadvalida.
SXC-JK01-C8B2-D36LC8B2 vs D32Lalyuminiy korpusli kontroller
Qo'llanilishi
Xiechang impuls kontrollerlari PLC/DCS tizimlari bilan qanday integratsiyalashadi va master-slave o'zaro ulanish qanday ishlaydi?
Hozirgi C-seriya kontrollerlari jonli holat yuklash, parametr sozlash, masofadan ishga tushirish/to'xtatish va klapan zanjiri uzilishini o'qish uchun RS485 Modbus-RTU olib yuradi; manzil va tezlik (baud rate) diapazonlari har bir kontrollerning parametrlar jadvalida keltirilgan. Bir nechta kontroller master-slave rejimida ishlashi mumkin: master har bir slave-ni navbat bilan so'raydi, javob bermay qolganini avtomatik o'tkazib yuboradi va signal beradi. Zavod sinovlari bitta PLC segmentida 20 ta kontroller va 19200 baud tezlikda 120 m masofada barqaror aloqani tasdiqladi.
Modbus RTUPLC integratsiyasiDCS integratsiyasi
