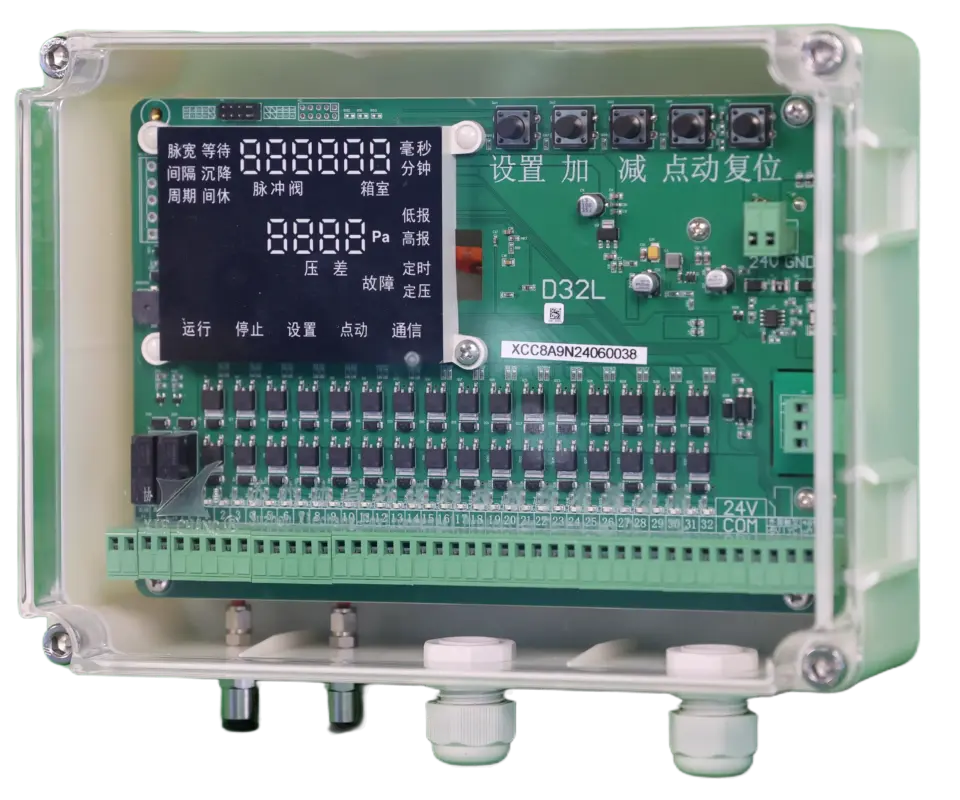

SXC-D32L — integratsiyalashgan Delta P boshqaruvi
SXC-D32L Delta P bosim farqi impuls kontrolleri
O'rnatilgan differensial bosim datchigiga ega uch-birda-bir impuls kontrolleri — ketma-ket klapan boshqaruvi, aqlli talab bo'yicha tozalash va yuqori/past Delta P signalizatsiyasini samarali qopli chang ushlagich ishlashi uchun bitta panelda birlashtiradi.
Texnik parametrlar
Asosiy ish xususiyatlari.
Model RaqamiSXC-SK01-C8A9-D32L-P (SXC-D32L nomi bilan sotiladi, o'rnatilgan ΔP datchigi bilan)
Boshqaruv Sig'imi32 kanal; impuls klapanlari va ko'targich (oflayn) klapanlari erkin taqsimlanadi
Tozalash RejimlariOnlayn yoki oflayn, tanlanadigan
Kirish KuchlanishiAC220V (±10%) 50Hz yoki DC24V (±10%) — ikkalasidan biri ulanishi mumkin
Chiqish KuchlanishiDC24V
Chiqish Toki1.5A
O'rnatilgan ΔP SezgichiKamera bosimini o'lchash 0–3000 Pa; ekranda ΔP ko'rsatish va nol kalibrlash
Ishga Tushirish RejimlariVaqt bo'yicha ketma-ket / ΔP orqali ishga tushirilgan / vaqt zaxirali ΔP; Modbus orqali masofadan ishga tushirish-to'xtatish
ΔP signalizatsiyasiRele chiqishlariga ega sozlanadigan yuqori va past signal qiymatlari
AloqaRS485 Modbus-RTU — holatni yuklash, parametrlarni sozlash, masofadan ishga tushirish/to'xtatish; master–slave o'zaro ulanish
Modbus Manzili / Baud TezligiManzil 0–127; baud 4800–115200 (standart 9600)
Klapan Uzilishini AniqlashUzilgan klapan zanjirlari aniqlanadi va Modbus orqali o'qilishi mumkin
Impuls Kengligi Diapazoni10–9999 ms, 1 ms qadam bilan (standart 80 ms)
Impuls Intervali Diapazoni1–600 s, 1 s qadam bilan (standart 1 s)
Sikl Vaqti Diapazoni0–9999 min (standart 0 min)
Ishga Tushirish Kechikishi0–300 s (standart 5 s)
Ko'tarma Klapan Kutish Vaqti0–60 s (standart 8 s)
Ko'tarma Klapan Barqarorlashish Vaqti0–60 s (standart 8 s)
Ko'tarma Klapan Bo'sh Turish Vaqti0–9999 s (standart 10 s)
KorpusShaffof osma PC korpus, 190 × 255 × 105 mm (metall korpusli JK02 varianti mavjud)
Ish Muhiti−20°C dan +60°C gacha; nisbiy namlik ≤85%
Mahsulot standartlari
Integratsiyalashgan ketma-ketlik, sezish va talab bo'yicha tozalash.
Uch-birda-bir integratsiyaImpuls ketma-ketligi, differensial bosimni o'lchash va tozalash/signalizatsiya mantig'i bitta kontroller panelida birlashtirilgan
O'rnatilgan DP datchigiHavo quvuriga to'g'ridan-to'g'ri ulanish alohida bosim ko'rsatish paneli bo'lmasa ham talab bo'yicha tozalashni ta'minlaydi
To'rtta ishga tushirish rejimiQopli chang ushlagich boshqaruv strategiyasiga mos ravishda vaqt bo'yicha, Delta P, aralash-zaxira yoki Modbus buyrug'i bilan tozalashni tanlang
Onlayn / oflayn tozalashImpuls klapanlari va ko'targich klapanlari onlayn yoki oflayn tozalash uchun kanallar bo'ylab erkin taqsimlanadi
Raqamli monitoringDispley sozlash va nosozliklarni bartaraf etishni osonlashtirish uchun faol impuls klapani ketma-ketligini ko'rsatadi
Signalizatsiya boshqaruviMustaqil yuqori va past differensial bosim ishga tushirish va qaytish qiymatlari filtr holatini nazorat qilishni ta'minlaydi
Mahsulot videolari
Tegishli namoyish va tanlov videolari.
SXC-D32L bosim farqi impuls kontrolleri
Texnik chizmalar
Ushbu mahsulot uchun o'rnatish o'lchamlari.
🔍 Kattalashtirish uchun bosingSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 kanal · ΔP impuls kontrolleri — Korpus va o'rnatish chizmasi
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Kattalashtirish uchun bosingSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 ch · devorga o'rnatiladigan shkafli impuls kontrolleri — Korpus va o'rnatish chizmasi
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Bilimlar bazasi
Ushbu mahsulot bo'yicha amaliy javoblar.
Nosozliklarni bartaraf etish
Impuls tozalash ishlayotganini differensial bosim (DP) yordamida qanday bilib olish mumkin?
Talabga ko'ra tozalash boshqaruvida DP yuqori va past sozlama nuqtalari orasida taxminan 1 dyuym suv ustuni (~249 Pa) oralig'ida arrasimon tebranishi kerak. Agar u past sozlama nuqtasigacha tusha olmasa yoki doimiy ravishda impuls bersa, muammo filtrlarda yoki havo ta'minotida.
differensial bosimDPtalabga ko'ra tozalash
Nosozliklarni bartaraf etish
Ortiqcha impuls berish impuls klapanlari va filtrlarga qanday ta'sir qiladi va sozlama nuqtalari qanday moslanishi kerak?
Har bir impuls filtr materialini egadi, shuning uchun ortiqcha impuls berish qop umrini qisqartiradi va siqilgan havoni behuda sarflaydi. Kollektor doimiy tsikllanish o'rniga ko'proq vaqtini ular orasida o'tkazishi uchun realistik yuqori/past DP chegaralarini belgilang — va yomon havo yoki eskirgan filtrlarni yashirish uchun ortiqcha impuls bermang.
ortiqcha impuls berishimpuls chastotasisozlama nuqtasini moslash
Nosozliklarni bartaraf etish
Impuls klapanlari ishlayapti, lekin differensial bosim pasaymayapti — nimani tekshirish kerak?
Tozalash zanjiri bo'ylab ishlang: har bir impuls klapani haqiqatan ham keskin ochilishini tasdiqlang, havo-resiver bak tozalash tsikli davomida bosimni ushlab turishini tekshiring, puflash naychasi va purkagich tekislanishini ko'zdan kechiring, kontrollerning impuls davomiyligi va oraliqni ko'rib chiqing va ta'minot havosi toza, quruq va klapanning nominal bosimida ekanligini tasdiqlang. Agar impulslar kuchli va havo to'g'ri bo'lsa-yu, DP baribir pasaymasa, filtr qoplari ehtimol tiqilib qolgan — shunchaki sozlama nuqtasini pasaytirish o'rniga qop almashtirishni rejalashtiring.
differensial bosim pasaymaydiimpuls tozalash ishlamayaptiyuqori DP nosozligini bartaraf etish
Nosozliklarni bartaraf etish
Impuls klapanlari ishlashda davom etyapti, lekin differensial bosim pasaymayapti — buning sababi bunker bo'lishi mumkinmi?
Ha — o'z vaqtida bo'shatilmagan bunker klassik yashirin sabab hisoblanadi. Chang ko'prik hosil qilganda yoki filtrlash zonasiga uyilib qolganda, u qayta havoga ko'tariladi va endigina tozalangan qoplarga qayta cho'kadi, shu sababli DP kontrolleri DP baribir pasaymasa ham klapanlarni ishga tushirishda davom etadi. Natijada siqilgan havoni behuda sarflaydigan va hech narsani hal qilmaydigan doimiy impuls berish yuz beradi. Klapanlarni ayblashdan oldin bunkerni tekshiring: chiqarish qurilmasi (rotatsion shlyuz, shnekli konveyer yoki klapan) ishlayotganini tasdiqlang va har qanday ko'prik yoki to'planishni tozalang.
bunker bo'shamayaptiqayta havoga ko'tarilishchang ko'prik hosil bo'lishi
Mahsulot savol-javoblari
SXC-D32L (SK01-C8A9-D32L) oflayn impuls kontrollerini qachon tanlash kerak?
Kamerali qopli chang ushlagich qat'iy kanal taqsimotidan ko'ra ko'proq moslashuvchanlikka muhtoj bo'lganda SXC-D32L ni tanlang: uning kanallari impuls klapanlar va ko'tarma klapanlar orasida erkin taqsimlanishi mumkin, o'rnatilgan differensial bosim sensori esa unga hech qanday tashqi asboblarsiz talabga ko'ra tozalash va yuqori/past ΔP signallarini berish imkonini beradi. Barcha diapazonlar va zavod standart qiymatlari ushbu sahifadagi texnik parametrlar jadvalida.
SXC-D32LC8A9-D32LD32L ni qachon tanlash
